UPS使用故障与板级器件故障的全面解析

UPS，作为数据中心不可或缺的供电保护系统，其应用范围日益广泛。然而，由于部分使用者对UPS的构成、运作原理及特性缺乏了解，同时忽视了对UPS的妥善管理与维护，这导致UPS的使用寿命缩减，故障率上升。这些不利因素不仅影响了UPS性能的充分展现，更可能引发UPS系统的故障。UPS系统故障可分为两大类：使用性故障和器件或板级故障。

接下来，我们将深入探讨UPS的使用性故障。这类故障通常源自操作或维护人员的误操作、对故障现象的误判、采取的不恰当措施以及经验性诊断的不足等。具体而言，UPS的使用性故障可细分为知识性故障、操作性故障、延误性故障、维护性故障、经验性故障、环境性故障、突然掉电故障以及UPS器件或板级故障等。

这类故障往往源于维护人员理论知识不足。例如，新安装的30kVA UPS为设备供电时，设备电源模块烧坏，用户误认为是UPS三相电压零点漂移所致，进而向厂家提出质疑。然而，经技术人员检查，三相输出电压对称性良好，零点并未漂移。深入分析后，确认电源模块损坏系其质量问题所致，更换后设备恢复正常。

对于三相电压，偏差小于2%可视为正常范围。大多数UPS在三相负载100%不平衡时，能自动调节电压不平衡度至2%以下。所谓三相负载100%不平衡，是指UPS一相或两相满载而另两相或一相空载的情况。例如，30kVA UPS一相满载值为10kVA，并不意味着一相电流为1A另一相为2A时其不平衡度就达到50%。实际上，这样的理解是错误的。

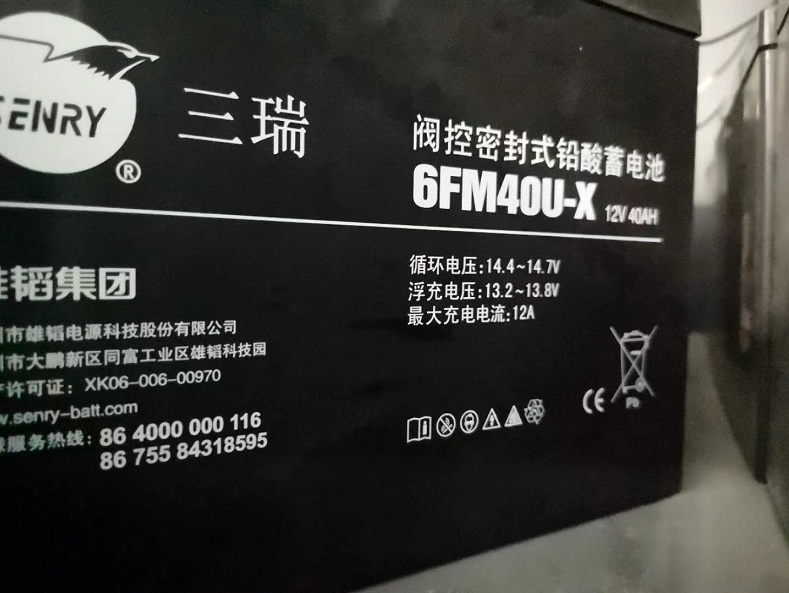

此外，蓄电池的保养也至关重要。有的用户配置的蓄电池工作寿命为3～5年，但环境温度经常超过30℃，且长时间市电未停过。开机后，维护人员未进行过蓄电池的核对性或容量测试性放电试验，导致蓄电池运行状况不明。一旦市电停电，蓄电池放电时间远未达到额定时间的1/3，UPS就已关机。用户因此向厂家提出索赔要求，但经厂家工程师指出故障原因并详细分析后，用户无法再提索赔要求，这对厂家声誉却造成了严重影响。

还有的用户对UPS的输出短路保护功能存在误解，他们认为只需简单地用一根短路线碰触输出端即可进行短路试验。然而，实际情况并非总是如此。UPS在逆变器供电时，会通过切断控制信号来使逆变器截止，从而实现对过载和短路的保护。这种保护方式在逆变器采用功率三极管或MOS管时效果较好，但有时也会失效，这通常是因为电流传感器电路的反应时间过长，导致在控制信号被切断之前，功率管就已经遭受损坏。特别是当逆变器使用IGBT时，其损坏的概率会相对较高，这主要是由于IGBT结构中寄生的晶闸管所引发的问题。这种晶闸管具有擎住电流效应，一旦通过功率管的电流超过擎住电流，即使控制信号被取消，IGBT仍会保持导通状态，直至烧毁。因此，除非有特殊需要，否则应尽量避免进行此类短路试验。

由于UPS所带负载的重要性，各品牌UPS都制定了严格的安全操作程序，并详细说明在用户手册中。然而，有些维护人员可能忽视这些程序，而是根据自己的理解随意操作，这可能导致问题的出现。还有一些无意识的操作失误，例如在维修或保养过程中，拆卸器件时不慎碰坏邻近器件，或者在检查故障时误将表笔短路，连接外部蓄电池时正负极接错，以及蓄电池连接条未拧紧或蓄电池开关未闭合等，都可能导致UPS停机或无法启动。此外，供电局的市电线路改造或维修时相序错误，也可能导致UPS无法启动或转换失败。还有一些人为因素，如值班人员在机房内乱放食物吸引老鼠，老鼠啃咬线缆或窜入机内造成短路故障，以及远程信号线缆与交流线并行布线时的耦合干扰等，也可能引发故障。

延误性故障通常是由于维护人员未能及时发现并处理故障隐患所造成。例如，在UPS双机冗余并联系统中，若一台逆变器意外关机，而维护人员未能及时察觉并采取行动，那么在市电中断时，系统将仅依赖另一台UPS供电，这将显著降低过载能力和后备时间。同样，对于蓄电池的维护也至关重要。虽然蓄电池的损坏可能逐渐累积或瞬间发生，但及时发现并更换故障蓄电池是避免事故的关键。此外，不遵循严格的维护程序也是导致故障的常见原因。例如，某些UPS设备长期缺乏维护和保养，导致电路板和元器件积聚大量灰尘。在这种情况下，简单的清洁措施就能恢复设备的稳定运行。然而，如果不重视这些问题，可能会错过预防故障的机会。

经验性故障

仅仅依赖过去处理故障的经验，往往会导致误判。例如，一位熟悉甲种品牌UPS操作的用户，在操作新安装的乙种品牌UPS时，未查阅说明书，便依据以往经验尝试直流启动。然而，他并未意识到，并非所有UPS都具备直流启动功能。他的操作导致逆变器在启动时立即冒烟，功率管受损。实际上，具有直流启动功能的UPS在启动时有一套特定的程序：首先控制电路开始工作，随后才驱动逆变器进行正常启动。但该UPS并不支持直流启动，因此在控制电路工作的同时，逆变器也开始启动，这种过渡状态的不稳定性导致逆变器两个功率管同时导通并烧毁。

此外，有些维护人员在接受培训时，可能仅专注于学习排除故障的方法，而忽视了UPS原理的深入理解。虽然短期培训能让他们掌握一些简单故障的判断方法，但面对具体故障时，仍需结合实际情况进行深入分析。例如，UPS交流输入熔丝烧断的可能原因有多种，包括整流器击穿、滤波电容击穿、逆变器击穿等。在处理这些故障时，经验可以作为一种参考，但必须根据实际情况灵活运用。

突然的电源中断对UPS硬件及数据中心运营都会造成严重影响。这类故障通常是由于UPS负载超过其上限，触发自动停机保护机制所致。为应对此情况，可以暂时停用部分不重要设备，从而降低UPS的负载率，确保其不超过90%。

如果说蓄电池是UPS的心脏，那么充电、整流、滤波、逆变就是UPS的躯体，而控制电路无疑是UPS的大脑。为了确保设备和UPS本身的安全，控制电路必须迅速且准确地处理来自检测电路的各种信息，如过流、过压、蓄电池电压、蓄电池极性、交流电压和电流等。尽管电路控制系统相当复杂，但正是这些精细的控制关系，使得在UPS出现故障时，我们能根据故障现象迅速判断出故障的大致范围。

在UPS的维修过程中，常见的故障包括不逆变、不稳压、不充电、无法使用市电以及死机等。检修时，应首先检查蓄电池，接着是主板电路。一旦确定主板电路出现故障，应首先排查市电供电电路，然后是逆变电路。

针对不逆变的情况，即UPS在市电中断后无法将蓄电池直流电压转换为220V交流电压，维修步骤包括测量蓄电池电压、检查辅助电源及逆变管和驱动管是否损坏，以及最后检查输出保护电路。通常，通过这些步骤可以解决不逆变的问题。

对于不稳压的故障，维修人员需要分别处理交流输入时和逆变输出时的不同情况。交流输入时的稳压是通过调压电路控制继电器与变压器的不同抽头连接来实现的，而逆变输出时的稳压则是通过检测逆变器反馈电压并控制方波信号的脉冲宽度来完成。在维修过程中，只需检查相应的调压控制电路即可解决不稳压的问题。UPS无法正常启动

在正常情况下，UPS会在合上输入开关后自动进入旁路供电模式，此时负载由市电直接供电。当发出启动命令时，UPS会开始启动过程，大约1分钟后自动从旁路供电切换到逆变器供电模式（即正常工作模式）。除了UPS内部因素外，使用者应首先检查输入电压是否正常。对于三相输入的UPS，还需检查是否缺相。因为UPS内部有一个检测电路持续监控输入电压，若检测到缺相，则输入电压的三相平均值将低于正常值的下限，从而触发检测电路封锁UPS的启动。若确认输入电压正常但UPS仍无法启动，对于单相输入的UPS，需检查火线与零线是否接反；对于三相输入的UPS，则需检查相序是否正确。

（6）UPS启动后无法正常转换

UPS启动后无法正常转换的故障现象，可能是由于此时的旁路电压超出了其允许范围。虽然UPS对其输入电压的允许范围相对较大，为其额定值的-20%至+10%，但旁路电压的允许范围则更为严格，为其额定值的-10%至+10%。因此，当旁路电压超出此范围时，UPS便无法顺利转换至正常工作模式。遇到此类故障，首先应检查当时的市电电压（即旁路电压）是否超出了允许范围。若超出，则无需处理，市电电压一旦回到允许范围内，UPS将自动转换至正常工作模式；若市电电压在允许范围内但仍无法转换，则可能是随着UPS使用时间的延长，其内部控制电路的某些参数发生了变化，导致旁路电压的允许范围变窄。此时，需要对UPS内部的某些参数进行调整（建议由专业人员进行）。

（7）UPS在运行中频繁转换至旁路供电

UPS通常在正常工作模式下运行，但在某些情境下会切换至旁路供电。例如，当UPS承载较大负荷时启动其他负载，会因过载而转入旁路。一旦冲击电流过去，UPS将自动转回正常工作模式。但频繁的转换对UPS的稳定运行构成威胁，因此需要采取相应措施。

在连接多台计算机及打印机等设备时，若在UPS输出端集中控制这些设备的启停，可能引发问题。由于计算机在开机瞬间会产生约是正常工作时两到三倍的负载容量，这种连接方式在加载瞬间可能导致UPS过载并转入旁路。为避免此情况，可以采取两种策略：一是在旁路模式下启动设备，待其启动后再启动UPS，利用旁路模式较强的过载能力避开冲击电流；二是在正常工作模式下逐步加载，以分散加载时的冲击。

当市电中断时，UPS应立即关机，这通常是由于蓄电池失效或性能严重下降所致。此时，蓄电池无法提供足够的能量来维持对负载的供电。为解决此问题，只需更换不良蓄电池即可。在检查蓄电池时，仅测量其空载时的端电压是不够的，因为这并不能准确反映其实际性能。推荐的做法是让蓄电池在稍带负载的情况下工作，并观察其端电压的变化。一旦蓄电池失效或性能严重下降，其端电压在放电过程中会大幅下降，这通常超出蓄电池的允许范围。此外，在检查蓄电池时，所带负载的值与蓄电池的容量密切相关。建议以蓄电池额定容量的70%作为放电电流进行测试。例如，对于一只12V/24Ah的蓄电池，可以采用16A电流进行放电测试，当其端电压降至10V以下时，即可判断该蓄电池已失效。
